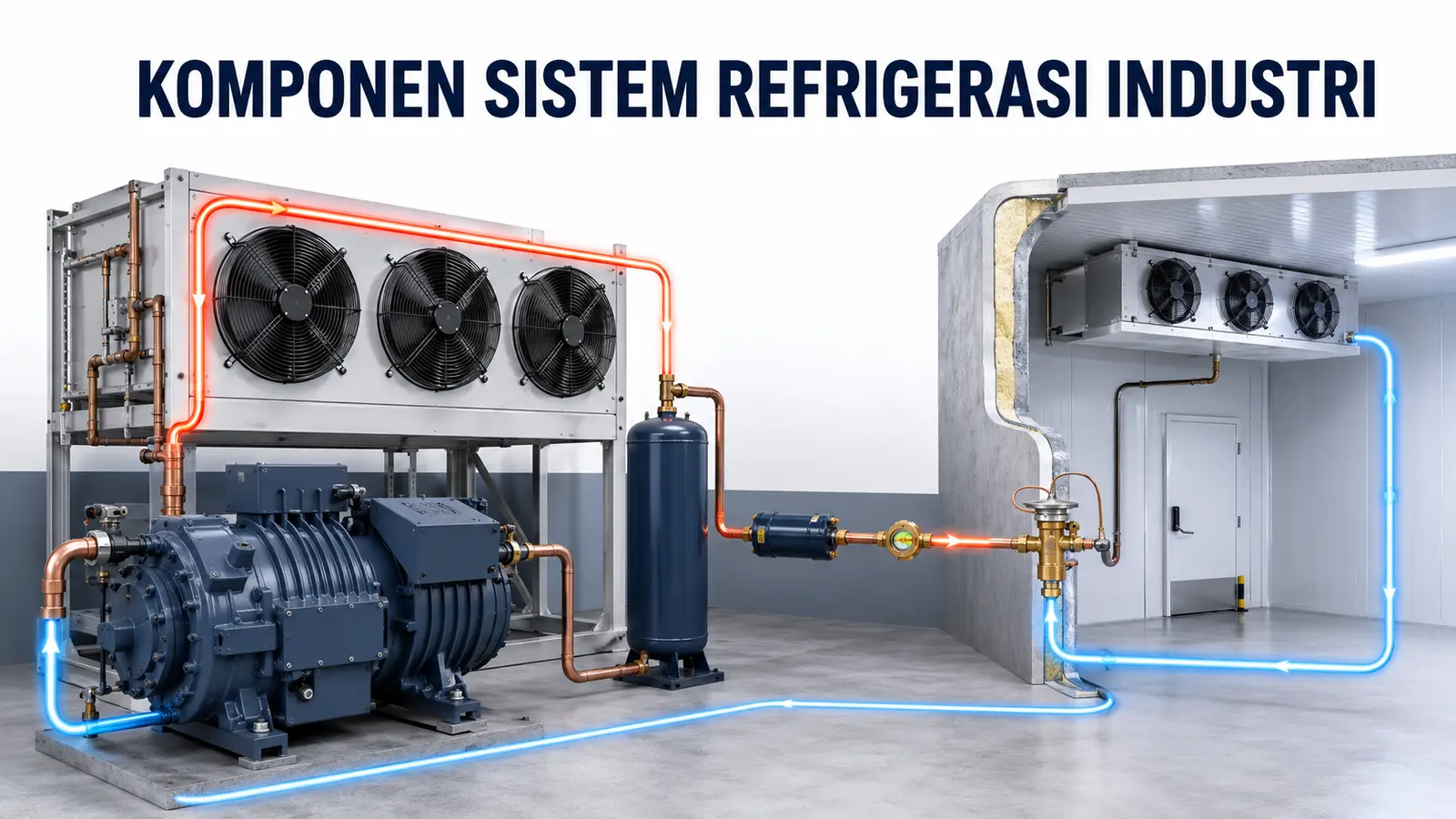

Komponen Sistem Refrigerasi Industri dan Fungsinya

Sistem refrigerasi industri bekerja dengan memindahkan panas dari ruang atau produk yang didinginkan menuju lingkungan. Proses tersebut terlihat sederhana, tetapi keberhasilannya bergantung pada rangkaian komponen yang harus bekerja dalam kapasitas, tekanan, temperatur, dan aliran refrigeran yang tepat.

Empat komponen utama dalam siklus kompresi uap adalah kompresor, kondensor, expansion valve, dan evaporator. Namun, instalasi industri yang aman dan andal juga memerlukan receiver, filter drier, sight glass, oil separator, accumulator, solenoid valve, perangkat proteksi, serta sistem kontrol.

Memahami komponen sistem refrigerasi industri membantu pemilik fasilitas, operator, dan tim maintenance mengenali fungsi setiap peralatan, membaca gejala gangguan, serta menghindari pemilihan komponen yang tidak seimbang. Artikel ini membahas alur refrigeran dari kompresor hingga expansion valve, evaporator, dan kembali ke kompresor.

Cara Kerja Sistem Refrigerasi Industri

Sistem refrigerasi tidak menciptakan dingin. Sistem menyerap panas dari area bertemperatur rendah dan membuangnya ke area bertemperatur lebih tinggi dengan bantuan kerja kompresor.

Pada siklus kompresi uap, alur dasarnya adalah:

1. Kompresor mengisap uap refrigeran bertekanan rendah dari evaporator.

2. Kompresor menaikkan tekanan dan temperatur uap refrigeran.

3. Kondensor membuang panas sehingga refrigeran berubah menjadi cairan bertekanan tinggi.

4. Refrigeran cair mengalir melalui liquid line menuju expansion valve.

5. Expansion valve menurunkan tekanan dan mengatur jumlah refrigeran yang masuk ke evaporator.

6. Evaporator menyerap panas dari udara, air, atau produk sehingga refrigeran menguap.

7. Uap refrigeran kembali menuju kompresor melalui suction line dan siklus berulang.

Masing-masing tahap harus berlangsung dalam kondisi yang benar. Gangguan pada satu komponen dapat mengubah tekanan, temperatur, superheat, subcooling, serta kapasitas seluruh sistem.

Empat Komponen Utama Sistem Refrigerasi Industri

1. Kompresor: Jantung Sistem Refrigerasi

Kompresor merupakan penggerak utama sirkulasi refrigeran. Peralatan ini mengisap uap refrigeran dari sisi tekanan rendah, kemudian memampatkannya sehingga tekanan dan temperatur gas meningkat.

Gas panas bertekanan tinggi keluar melalui discharge line menuju kondensor. Perbedaan tekanan yang dibentuk kompresor memungkinkan refrigeran menguap pada temperatur rendah di evaporator dan mengembun pada temperatur lebih tinggi di kondensor.

Fungsi utama kompresor

• Menjaga sirkulasi refrigeran dalam sistem.

• Mengisap uap refrigeran dari evaporator.

• Menaikkan tekanan uap refrigeran.

• Membantu mempertahankan tekanan evaporasi yang sesuai dengan temperatur target.

• Mengalirkan gas discharge menuju kondensor.

Jenis kompresor industri

Beberapa jenis kompresor yang umum digunakan adalah:

Reciprocating compressor menggunakan gerakan piston. Tipe ini banyak digunakan pada cold storage karena tersedia dalam rentang kapasitas luas, mudah diterapkan dalam konfigurasi multi-kompresor, dan dapat dirawat pada model semi-hermetic atau open type tertentu.

Screw compressor menggunakan pasangan rotor untuk memampatkan refrigeran. Kompresor screw cocok untuk kapasitas besar, operasi kontinu, dan aplikasi refrigerasi industri terpusat.

Scroll compressor menggunakan dua elemen spiral. Tipe ini memiliki konstruksi relatif ringkas dan suara yang lebih halus, serta banyak digunakan pada aplikasi berkapasitas kecil hingga menengah.

Centrifugal compressor memanfaatkan gaya sentrifugal dan umumnya digunakan pada sistem berkapasitas sangat besar, khususnya water chiller industri.

Parameter penting kompresor

Pemilihan kompresor tidak boleh hanya berdasarkan HP. Kapasitas pendinginan aktual harus dilihat pada:

• Jenis refrigeran.

• Suction Saturation Temperature atau SST.

• Saturated Condensing Temperature atau SCT.

• Superheat dan temperatur gas balik.

• Subcooling.

• Kecepatan putaran atau frekuensi.

• Batas operating envelope.

• Metode capacity control.

Daya motor dalam kW atau HP berbeda dengan kapasitas refrigerasi. Kompresor bermotor 10 HP tidak berarti menghasilkan kapasitas pendinginan 10 HP pada semua kondisi. Ketika SST turun atau SCT naik, kapasitas dan efisiensi kompresor umumnya ikut menurun.

Proteksi kompresor

Karena kompresor merupakan komponen bernilai tinggi, perlindungannya perlu mencakup:

• High-pressure cut-out.

• Low-pressure control.

• Motor overload dan phase protection.

• Oil differential pressure protection pada tipe yang memerlukannya.

• Discharge temperature protection.

• Crankcase heater.

• Anti-short-cycle timer.

• Monitoring level dan kualitas oli.

• Proteksi terhadap liquid slugging.

Gejala seperti suara benturan, temperatur discharge tinggi, tekanan oli rendah, serta arus tidak seimbang harus segera diperiksa.

2. Kondensor: Tempat Pembuangan Panas

Kondensor menerima gas refrigeran panas bertekanan tinggi dari kompresor. Di dalam kondensor, panas refrigeran dilepas ke udara atau air. Setelah membuang superheat dan panas laten, refrigeran berubah menjadi cairan bertekanan tinggi.

Kondensor harus membuang panas yang diserap evaporator ditambah energi kompresi. Karena itu, kapasitas heat rejection kondensor lebih besar daripada beban pendinginan evaporator.

Jenis kondensor

Air-cooled condenser menggunakan udara luar yang digerakkan oleh fan melewati coil. Tipe ini sederhana, tidak memerlukan cooling tower, dan banyak digunakan untuk cold storage skala kecil hingga menengah.

Water-cooled condenser menggunakan air untuk menyerap panas refrigeran. Sistem ini dapat menggunakan shell-and-tube, plate heat exchanger, atau konfigurasi lain. Kualitas air dan risiko scaling harus dikendalikan.

Evaporative condenser menggabungkan aliran udara dan penguapan air. Tipe ini banyak digunakan pada instalasi industri besar karena dapat menghasilkan temperatur kondensasi yang lebih rendah dalam kondisi yang sesuai, tetapi memerlukan pengelolaan air, kebersihan, dan treatment yang disiplin.

Faktor yang memengaruhi kinerja kondensor

• Temperatur udara luar atau air masuk.

• Kebersihan permukaan coil atau tube.

• Debit udara atau air.

• Kondisi fan, pompa, dan motor.

• Luas permukaan perpindahan panas.

• Jumlah refrigeran di dalam sistem.

• Keberadaan udara atau gas non-condensable.

• Kontrol tekanan kondensasi.

Kondensor kotor atau airflow yang terhalang dapat menaikkan tekanan discharge. Akibatnya, konsumsi listrik meningkat, kapasitas sistem turun, temperatur discharge naik, dan high-pressure switch dapat trip.

Head pressure control

Pada kondisi lingkungan rendah atau beban parsial, tekanan kondensasi dapat turun terlalu jauh. Sistem tertentu memerlukan head pressure control agar expansion valve menerima perbedaan tekanan yang cukup dan suplai refrigeran tetap stabil.

Pengendalian dapat dilakukan melalui fan cycling, variable-speed fan, damper, water-regulating valve, flooding control, atau metode lain sesuai desain. Setelan tidak boleh dibuat sembarangan karena tekanan kondensasi terlalu tinggi juga menurunkan efisiensi.

3. Expansion Valve: Pengatur Aliran Refrigeran

Expansion valve berada di antara sisi tekanan tinggi dan sisi tekanan rendah. Komponen ini menciptakan penurunan tekanan sekaligus mengatur refrigeran yang masuk ke evaporator.

Setelah melewati expansion valve, sebagian refrigeran cair mengalami flash evaporation. Campuran cair dan uap bertemperatur rendah kemudian memasuki evaporator untuk menyerap panas.

Thermostatic Expansion Valve

Thermostatic Expansion Valve atau TXV mengatur aliran berdasarkan superheat di outlet evaporator. Bulb sensor membaca temperatur suction line, sedangkan tekanan evaporator bekerja melalui jalur equalizer atau bagian internal valve.

Tujuan TXV adalah menjaga agar evaporator memperoleh refrigeran yang cukup sambil mencegah cairan keluar dari evaporator menuju kompresor.

TXV dapat menggunakan:

• Internal equalizer untuk evaporator dengan pressure drop kecil.

• External equalizer untuk mengompensasi pressure drop evaporator dan distributor yang lebih besar.

Pemasangan bulb harus mengikuti rekomendasi produsen. Kontak termal yang buruk, posisi salah, atau bulb tidak terinsulasi dapat menyebabkan pembacaan keliru dan hunting.

Electronic Expansion Valve

Electronic Expansion Valve atau EEV digerakkan oleh stepper motor atau aktuator elektronik. Controller mengatur bukaan berdasarkan sensor tekanan dan temperatur.

EEV menawarkan kontrol lebih presisi pada perubahan beban, rentang modulasi luas, dan dapat mendukung efisiensi pada sistem dengan kondisi operasi dinamis. Namun, sistem memerlukan sensor, controller, wiring, dan parameter yang benar.

Capillary tube dan perangkat ekspansi lain

Capillary tube memiliki bukaan tetap dan biasanya digunakan pada sistem kecil dengan beban relatif stabil. Untuk aplikasi industri yang bebannya berubah, TXV, EEV, float valve, atau perangkat ekspansi lain lebih umum dipilih sesuai konfigurasi sistem.

Gejala expansion valve bermasalah

Valve yang terlalu kecil, tersumbat, atau kekurangan tekanan diferensial dapat menyebabkan evaporator kekurangan refrigeran. Gejalanya antara lain suction pressure rendah, superheat tinggi, dan sebagian coil tidak aktif.

Valve yang terlalu besar atau membuka berlebihan dapat menyebabkan superheat terlalu rendah dan meningkatkan risiko cairan kembali ke kompresor. Diagnosis harus mempertimbangkan refrigerant charge, subcooling, filter drier, distribusi udara, serta beban evaporator sebelum menyimpulkan valve rusak.

4. Evaporator: Penyerap Panas dari Ruangan

Evaporator merupakan tempat refrigeran menyerap panas. Pada cold storage, fan mengalirkan udara ruangan melewati coil. Refrigeran di dalam tube mendidih pada tekanan rendah, kemudian udara yang lebih dingin dikembalikan ke ruang.

Evaporator harus dipilih berdasarkan kapasitas, temperatur ruang, SST, Temperature Difference atau TD, jarak sirip, airflow, throw udara, tingkat kelembapan, serta potensi pembentukan es.

Fungsi utama evaporator

• Menyerap panas dari udara atau produk.

• Menjaga temperatur ruang.

• Membantu mengendalikan kelembapan melalui hubungan antara temperatur coil dan udara.

• Mendistribusikan udara dingin ke seluruh ruang.

Pengaruh TD evaporator

TD adalah selisih antara temperatur udara ruang dan temperatur evaporasi refrigeran. TD yang lebih besar dapat meningkatkan kapasitas coil tertentu, tetapi permukaan evaporator menjadi lebih dingin dan proses dehumidifikasi meningkat.

Untuk produk yang rentan kehilangan berat, pemilihan TD perlu diperhatikan agar udara tidak terlalu kering. Untuk freezer dan blast freezer, kebutuhan kapasitas, frosting, dan kecepatan udara memerlukan pendekatan yang berbeda.

Jarak sirip dan frosting

Evaporator ruang bersuhu rendah memerlukan fin spacing yang sesuai agar es tidak cepat menutup jalur udara. Jarak sirip yang terlalu rapat dapat menyebabkan pressure drop meningkat dan airflow turun ketika frost terbentuk.

Metode defrost dapat berupa:

• Off-cycle defrost.

• Electric defrost.

• Hot-gas defrost.

• Water defrost pada aplikasi tertentu.

Pemilihan metode bergantung pada temperatur ruang, ukuran sistem, karakter beban uap air, serta kebutuhan operasional.

Komponen Pendukung pada Liquid Line

Empat komponen utama tidak dapat bekerja secara optimal tanpa perangkat pendukung. Pada komponen sistem refrigerasi industri, liquid line memiliki beberapa perangkat penting sebelum refrigeran mencapai expansion valve.

Liquid Receiver

Receiver menyimpan refrigeran cair dari kondensor dan menyediakan suplai cairan yang stabil ke liquid line. Komponen ini juga memberi ruang untuk menampung refrigeran saat pump down atau kegiatan servis, selama kapasitas dan prosedurnya sesuai desain.

Receiver bukan pengganti perhitungan refrigerant charge. Pengisian refrigeran berlebihan dapat mengurangi ruang ekspansi, menaikkan tekanan, dan menimbulkan kondisi tidak aman.

Filter Drier

Filter drier menyaring partikel serta menyerap kelembapan dan asam dalam batas kapasitasnya. Kontaminasi air dapat membeku di expansion valve, bereaksi dengan oli dan refrigeran, serta mempercepat kerusakan komponen.

Pressure drop atau perbedaan temperatur yang tidak normal pada filter drier dapat menunjukkan sumbatan. Setelah sistem terbuka, mengalami burnout, atau terkontaminasi, penggantian drier harus mengikuti prosedur servis yang tepat.

Sight Glass dan Moisture Indicator

Sight glass membantu teknisi mengamati kondisi refrigeran pada liquid line. Banyak model dilengkapi indikator kelembapan yang berubah warna.

Gelembung pada sight glass tidak selalu berarti refrigeran kurang. Penyebab lain dapat berupa pressure drop, flash gas, head pressure rendah, subcooling tidak cukup, atau beban berubah. Diagnosis tetap membutuhkan pengukuran tekanan, temperatur, dan subcooling.

Solenoid Valve

Solenoid valve membuka atau menutup aliran refrigeran berdasarkan perintah controller. Pada sistem pump down, thermostat atau controller menutup solenoid saat set point tercapai. Kompresor kemudian memompa refrigeran dari sisi low pressure sampai low-pressure control menghentikannya.

Konfigurasi ini membantu mengurangi migrasi refrigeran ke evaporator saat sistem berhenti, tetapi logika, setelan LP, dan kapasitas receiver harus dirancang dengan benar.

Check Valve dan Hand Valve

Check valve mencegah aliran balik, sedangkan hand valve digunakan untuk isolasi bagian sistem saat servis. Posisi dan arah pemasangannya harus sesuai dengan aliran refrigeran dan kebutuhan maintenance.

Valve servis tidak boleh ditutup atau dibuka tanpa memahami fungsi rangkaian. Kesalahan posisi valve dapat menjebak refrigeran cair, menghentikan oil return, atau menyebabkan tekanan berbahaya.

Komponen Pendukung pada Discharge Line

Oil Separator

Sebagian oli kompresor ikut terbawa bersama gas discharge. Oil separator memisahkan sebagian besar oli tersebut dan mengembalikannya ke kompresor atau oil reservoir.

Oil separator banyak digunakan pada sistem dengan piping panjang, temperatur evaporasi rendah, multi-evaporator, atau kondisi yang membuat oil return lebih sulit. Komponen ini membantu pengelolaan oli, tetapi tidak dapat memperbaiki desain pipa yang salah.

Discharge Muffler dan Vibration Eliminator

Discharge muffler membantu meredam pulsasi gas pada kompresor reciprocating. Vibration eliminator mengurangi transmisi getaran dari kompresor ke pipa.

Pemasangan harus memperhatikan arah dan bidang getaran. Flexible connector bukan pengganti support pipa yang baik.

High-Pressure Switch dan Relief Device

High-pressure switch menghentikan kompresor ketika tekanan discharge melewati batas yang ditetapkan. Perangkat pelepas tekanan digunakan untuk melindungi vessel atau bagian sistem sesuai kode dan desain keselamatan.

Trip high pressure tidak boleh diatasi hanya dengan menaikkan set point. Penyebab seperti kondensor kotor, fan mati, valve tertutup, refrigeran berlebih, atau non-condensable gas harus diperiksa.

Komponen Pendukung pada Suction Line

Suction Accumulator

Accumulator ditempatkan pada suction line untuk membantu mencegah cairan refrigeran dalam jumlah besar masuk ke kompresor. Cairan ditahan sementara, sedangkan uap mengalir menuju kompresor. Oli dan refrigeran kemudian dikembalikan secara terkendali sesuai desain accumulator.

Accumulator penting pada sistem dengan risiko liquid floodback, tetapi pemilihannya harus mempertimbangkan kapasitas, oil return, dan pressure drop.

Suction Filter

Suction filter dapat digunakan untuk melindungi kompresor dari kontaminasi, terutama setelah motor burnout. Penggunaannya memerlukan monitoring pressure drop dan penggantian sesuai kondisi agar tidak menghambat aliran gas.

Suction Line Insulation

Suction line umumnya diinsulasi untuk mencegah heat gain, kondensasi, dan kehilangan kapasitas. Ketebalan insulasi harus disesuaikan dengan temperatur pipa, kelembapan lingkungan, serta kondisi pemasangan.

Insulasi yang rusak dapat menyebabkan kondensasi, tetesan air, korosi di bawah insulasi, dan kenaikan superheat yang tidak diinginkan.

Sistem Oli pada Refrigerasi Industri

Pelumasan sangat penting untuk bearing, piston, rotor, dan bagian bergerak lainnya. Pada instalasi multi-kompresor, sistem oli dapat mencakup:

• Oil separator.

• Oil reservoir.

• Oil level regulator.

• Oil filter.

• Oil differential pressure control.

• Oil level sensor.

Jenis dan viskositas oli harus kompatibel dengan kompresor, refrigeran, temperatur operasi, serta rekomendasi produsen. Mencampur oli tanpa verifikasi dapat menimbulkan masalah pelumasan dan oil return.

Piping Refrigeran dan Oil Return

Pipa merupakan bagian penting dari komponen sistem refrigerasi industri. Diameter yang terlalu kecil menyebabkan pressure drop tinggi, sedangkan diameter terlalu besar dapat menurunkan kecepatan gas sehingga oli sulit kembali ke kompresor.

Desain piping perlu mempertimbangkan:

• Kapasitas minimum dan maksimum.

• Kecepatan refrigeran.

• Pressure drop.

• Riser vertikal dan oil trap.

• Kemiringan suction line.

• Panjang ekuivalen fitting.

• Isolasi dan support pipa.

• Perubahan kapasitas pada sistem staging.

Pada sistem dengan rentang kapasitas lebar, double suction riser mungkin diperlukan agar oil return tetap baik pada beban rendah dan pressure drop tidak berlebihan pada beban tinggi.

Refrigeran sebagai Media Pembawa Panas

Refrigeran menyerap panas di evaporator dan melepaskannya di kondensor. Pemilihannya dipengaruhi oleh:

• Temperatur aplikasi.

• Kapasitas sistem.

• Efisiensi.

• Tekanan operasi.

• Kompatibilitas material dan oli.

• Keselamatan, termasuk klasifikasi toksisitas dan flammability.

• Dampak lingkungan dan regulasi.

• Ketersediaan teknisi serta suku cadang.

Refrigeran tidak boleh dipilih hanya berdasarkan kebiasaan. Sistem dengan ammonia, CO₂, hidrokarbon, atau refrigeran fluorinated memiliki karakter, persyaratan keselamatan, dan metode desain berbeda.

Perangkat Kontrol dan Proteksi

Sistem industri memerlukan kontrol agar setiap komponen sistem refrigerasi industri bekerja sesuai urutan dan batas aman.

Perangkat yang umum digunakan meliputi:

• Temperature controller atau PLC.

• Pressure transmitter dan pressure switch.

• Sensor temperatur ruang, evaporator, suction, dan discharge.

• Current sensor serta power meter.

• Phase failure dan phase sequence relay.

• Motor protection module.

• Contactor, overload relay, dan circuit breaker.

• Level sensor pada receiver atau vessel tertentu.

• HMI dan sistem alarm.

Logika kontrol dapat mencakup pump down, fan delay, compressor staging, lead-lag, defrost, drip time, fan restart delay, serta emergency shutdown.

Proteksi mekanis dan listrik sebaiknya tetap dapat bekerja secara lokal meskipun komunikasi cloud atau jaringan mengalami gangguan.

Smart Monitoring dan Data Historis

Monitoring real-time membantu operator mengetahui kondisi sistem sebelum gangguan berkembang menjadi kerusakan. Parameter yang dapat dicatat antara lain:

• Temperatur ruang dan evaporator.

• Suction serta discharge pressure.

• Suction, liquid, dan discharge temperature.

• Superheat dan subcooling.

• Arus serta tegangan kompresor.

• Status fan kondensor dan evaporator.

• Oil pressure dan oil temperature.

• Status pintu.

• Durasi defrost.

• Running hours dan frekuensi start.

Data historis dapat digunakan untuk menemukan kenaikan head pressure, penurunan airflow, superheat yang tidak stabil, siklus defrost berlebihan, dan ketidakseimbangan runtime antar-kompresor.

Mengapa Kapasitas Komponen Harus Seimbang?

Kompresor besar tidak akan menghasilkan performa optimal apabila kondensor tidak mampu membuang panas. Evaporator besar juga tidak akan bekerja benar jika expansion valve, distributor, dan suplai cairannya tidak sesuai.

Pemilihan komponen sistem refrigerasi industri harus didasarkan pada satu kondisi desain yang sama, meliputi:

• Beban pendinginan.

• Temperatur ruang.

• SST dan SCT.

• Jenis refrigeran.

• TD evaporator.

• Kondisi lingkungan.

• Waktu pull-down.

• Jam operasi efektif.

• Kondisi beban minimum dan maksimum.

Kondensor dipilih berdasarkan heat rejection, bukan hanya kapasitas evaporator. Expansion valve dipilih berdasarkan kapasitas, refrigeran, pressure drop, dan kondisi operasi. Piping ditentukan dari kapasitas serta oil return, bukan hanya ukuran koneksi kompresor.

Sebelum membeli peralatan, pelajari juga pentingnya perhitungan heat gain cold storage sebagai dasar penentuan kapasitas sistem.

Kesalahan yang Sering Terjadi

Beberapa kesalahan umum pada instalasi refrigerasi industri adalah:

• Memilih kompresor hanya berdasarkan HP.

• Menggunakan data kapasitas pada SST dan SCT yang tidak sesuai.

• Memilih kondensor terlalu kecil.

• Memasang expansion valve tanpa menghitung kapasitas dan pressure drop.

• Menempatkan bulb TXV secara tidak benar.

• Mengabaikan subcooling dan flash gas pada liquid line.

• Menggunakan ukuran pipa berdasarkan koneksi peralatan saja.

• Tidak memperhitungkan oil return pada kondisi beban rendah.

• Menutup jalur airflow evaporator dengan barang.

• Mengatur defrost hanya dengan timer tanpa evaluasi kondisi coil.

• Menaikkan set point proteksi ketika terjadi trip tanpa mencari penyebab.

• Tidak memasang monitoring dan pencatatan alarm.

Tips Perawatan Komponen Refrigerasi

Perawatan berkala dapat meliputi:

• Membersihkan coil kondensor dan evaporator.

• Memeriksa fan, bearing, belt, dan getaran.

• Memeriksa level, tekanan, warna, dan kondisi oli.

• Mencatat suction pressure, discharge pressure, superheat, dan subcooling.

• Memeriksa kebocoran refrigeran.

• Memastikan sight glass dan moisture indicator dalam kondisi normal.

• Memeriksa pressure drop filter drier.

• Menguji fungsi HP, LP, overload, dan proteksi fase.

• Memeriksa insulasi suction line.

• Mengencangkan terminal listrik sesuai prosedur.

• Meninjau histori alarm dan running hours.

Maintenance harus dilakukan oleh personel kompeten dengan prosedur keselamatan, alat ukur yang sesuai, serta pemahaman terhadap refrigeran yang digunakan.

Kesimpulan

Empat komponen sistem refrigerasi industri yang membentuk siklus utama adalah kompresor, kondensor, expansion valve, dan evaporator. Kompresor membentuk sirkulasi serta perbedaan tekanan, kondensor membuang panas, expansion valve mengatur aliran dan menurunkan tekanan, sedangkan evaporator menyerap panas dari ruang atau produk.

Sistem industri juga membutuhkan receiver, filter drier, sight glass, solenoid valve, oil separator, accumulator, piping, kontrol, dan perangkat proteksi. Seluruh komponen harus dipilih sebagai satu kesatuan berdasarkan beban pendinginan serta kondisi desain yang sama.

Memahami fungsi setiap komponen membantu perusahaan menghindari pembelian peralatan yang tidak seimbang, mempercepat troubleshooting, menjaga efisiensi, dan mengurangi risiko kerusakan produk maupun mesin.

Konsultasi Sistem Refrigerasi Industri

PT Gratia Techniques Mandiri Indonesia melayani perhitungan, desain, pembangunan, upgrade, maintenance, serta smart monitoring sistem refrigerasi dan cold storage untuk kebutuhan industri maupun komersial.

Tim kami dapat membantu menentukan kompresor, kondensor, evaporator, expansion valve, sistem kontrol, panel listrik, dan perangkat proteksi berdasarkan heat gain, jenis produk, temperatur target, serta pola operasional fasilitas.

Konsultasikan kebutuhan sistem refrigerasi Anda agar setiap komponen bekerja selaras, aman, efisien, dan mudah dipantau.

Pertanyaan yang Sering Diajukan

Apa saja empat komponen utama sistem refrigerasi?

Empat komponen utamanya adalah kompresor, kondensor, expansion valve, dan evaporator. Keempatnya membentuk siklus kompresi uap untuk memindahkan panas dari ruang dingin menuju lingkungan.

Apa fungsi expansion valve?

Expansion valve menurunkan tekanan refrigeran dan mengatur jumlah refrigeran yang masuk ke evaporator. TXV mengontrol aliran berdasarkan superheat, sedangkan EEV menggunakan aktuator serta controller elektronik.

Apakah receiver dan accumulator memiliki fungsi yang sama?

Tidak. Receiver berada di sisi tekanan tinggi dan menyimpan refrigeran cair. Accumulator berada di suction line untuk membantu mencegah cairan refrigeran dalam jumlah besar masuk ke kompresor.

Mengapa kapasitas kompresor tidak boleh dipilih berdasarkan HP saja?

HP menunjukkan daya motor, bukan kapasitas pendinginan. Kapasitas refrigerasi kompresor berubah sesuai refrigeran, SST, SCT, superheat, subcooling, dan kondisi operasinya.

Apa penyebab tekanan discharge terlalu tinggi?

Penyebabnya dapat berupa kondensor kotor, fan atau pompa bermasalah, airflow terhalang, temperatur lingkungan tinggi, refrigeran berlebih, valve tertutup, atau adanya gas non-condensable.

Mengapa superheat dan subcooling perlu diukur?

Superheat membantu mengevaluasi kondisi refrigeran di outlet evaporator dan suction line. Subcooling membantu memastikan suplai refrigeran cair menuju expansion valve. Keduanya penting untuk mendiagnosis charge, feeding evaporator, dan performa sistem.
