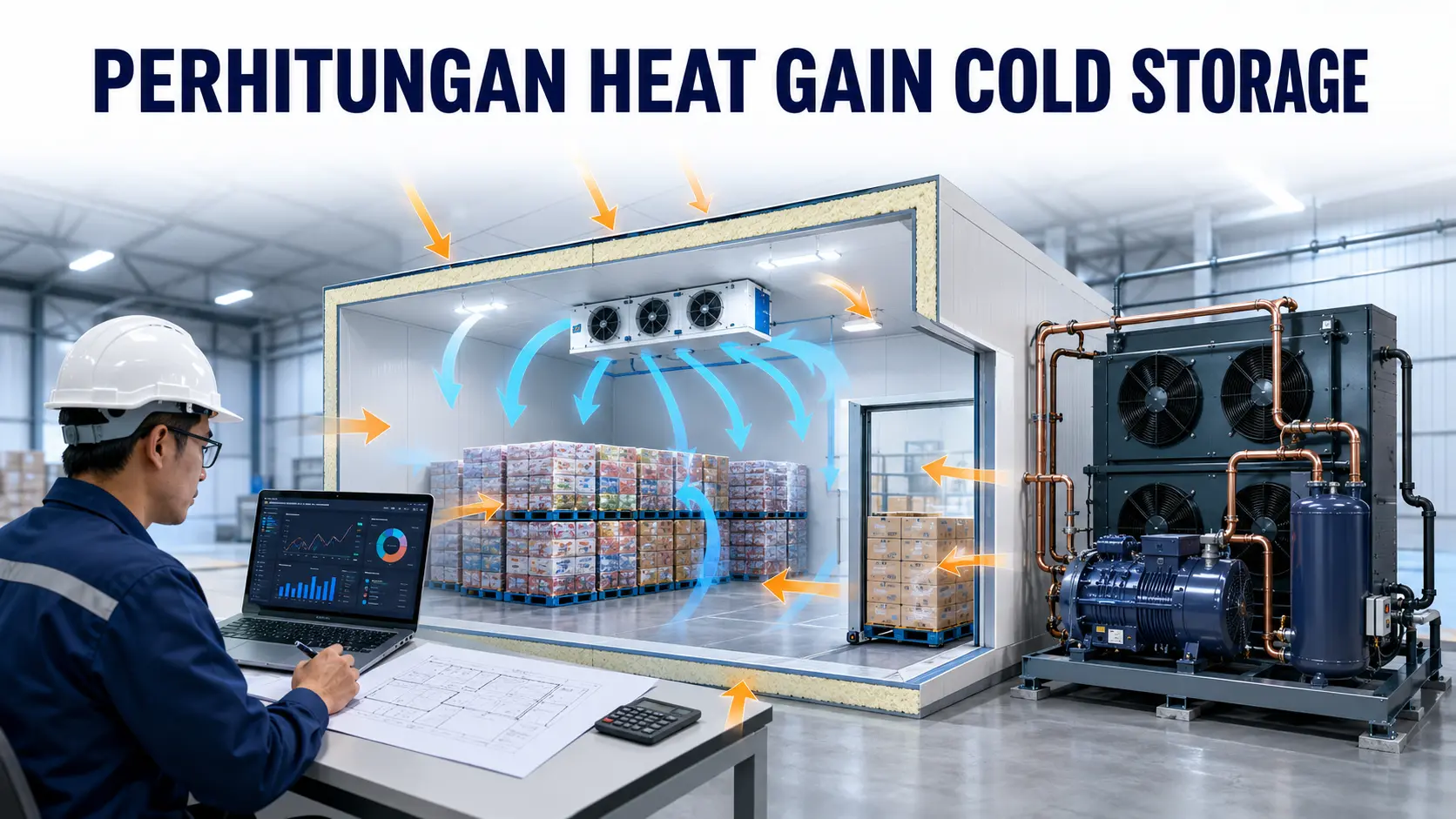

Perhitungan Heat Gain Cold Storage Sebelum Beli Mesin
Perhitungan heat gain cold storage membantu menentukan kapasitas mesin yang tepat agar suhu tercapai, energi efisien, dan produk tetap aman.
Membeli mesin cold storage sebelum mengetahui beban panas ruangan ibarat memilih kendaraan tanpa mengetahui berat muatan dan kondisi jalannya. Mesin mungkin dapat menyala dan menghasilkan udara dingin, tetapi belum tentu mampu mencapai temperatur target ketika ruangan diisi produk dan digunakan dalam kondisi operasional sebenarnya.
Karena itu, perhitungan heat gain cold storage harus menjadi tahap awal sebelum menentukan kompresor, kondensor, evaporator, refrigeran, serta kapasitas listrik. Perhitungan ini menunjukkan jumlah panas yang harus diserap dan dibuang oleh sistem refrigerasi agar temperatur ruangan dan produk dapat dipertahankan sesuai kebutuhan.
Tanpa perhitungan yang benar, pemilik cold storage menghadapi dua risiko. Mesin yang terlalu kecil akan bekerja terus-menerus dan kesulitan mencapai set point. Sebaliknya, mesin yang terlalu besar meningkatkan biaya investasi, berpotensi mengalami short cycling, dan belum tentu menghasilkan efisiensi yang lebih baik.
Apa yang Dimaksud dengan Heat Gain Cold Storage?
Heat gain adalah seluruh panas yang masuk atau dihasilkan di dalam ruang pendingin. Panas tersebut harus diserap oleh evaporator, dibawa oleh refrigeran menuju kompresor, lalu dilepaskan ke lingkungan melalui kondensor.
Sumber panas cold storage tidak hanya berasal dari dinding. Panas juga dapat berasal dari produk yang baru dimasukkan, udara luar saat pintu terbuka, lampu, manusia, motor fan, forklift, proses defrost, serta respirasi buah dan sayuran segar.
Secara konseptual, total beban pendinginan dapat dituliskan sebagai:
Total cooling load = beban transmisi + infiltrasi + produk + internal + respirasi + defrost + beban terkait lainnya
Hasil akhirnya biasanya dinyatakan dalam kW refrigerasi, BTU/h, kcal/h, atau ton of refrigeration. Nilai tersebut menjadi dasar pemilihan kapasitas sistem, tetapi masih harus disesuaikan dengan jam operasi efektif dan kondisi kerja kompresor.
Mengapa Perhitungan Heat Gain Cold Storage Sangat Penting?
Memastikan temperatur ruang dapat tercapai
Cold storage yang kosong relatif mudah didinginkan karena beban produknya belum ada. Masalah biasanya terlihat setelah ratusan kilogram atau beberapa ton produk masuk ke dalam ruangan.
Jika panas dari produk dan aktivitas operasional lebih besar daripada kemampuan mesin, temperatur akan turun sangat lambat atau berhenti di atas set point. Kompresor terus bekerja, tetapi panas yang dibuang tidak cukup untuk mengejar total panas yang masuk.
Menjaga temperatur inti produk
Sensor ruangan hanya menunjukkan temperatur udara di lokasi pemasangannya. Angka tersebut tidak selalu mewakili temperatur inti produk, terutama pada daging berukuran besar, produk dalam karton tebal, atau pallet yang tersusun rapat.
Perhitungan heat gain cold storage memasukkan berat produk, temperatur awal, karakter termal, dan waktu penurunan suhu. Dengan demikian, mesin dipilih berdasarkan kebutuhan proses, bukan sekadar kemampuan menurunkan temperatur udara.
Mencegah pembelian kompresor yang salah
Kesalahan umum adalah menentukan kompresor berdasarkan PK atau horsepower saja. Padahal, PK lebih dekat dengan daya motor dan tidak secara langsung menunjukkan kapasitas pendinginan.
Kompresor yang sama dapat menghasilkan cooling capacity berbeda ketika bekerja pada SST, SCT, refrigeran, superheat, dan subcooling yang berbeda. Oleh sebab itu, hasil beban panas harus dipadankan dengan data performa resmi kompresor pada kondisi desain yang benar.
Mengendalikan biaya investasi
Hasil perhitungan membantu perusahaan membeli peralatan sesuai kebutuhan. Kompresor, kondensor, evaporator, panel listrik, kabel, pengaman, dan genset dapat dipilih dalam kapasitas yang proporsional.
Tanpa data beban panas, perusahaan cenderung memilih mesin terlalu besar demi rasa aman. Pendekatan tersebut dapat menaikkan biaya pengadaan tanpa menjamin sistem akan bekerja lebih stabil.
Membantu menekan konsumsi energi
Sistem yang sesuai beban memiliki peluang lebih besar untuk bekerja pada rentang operasi yang efisien. Perhitungan juga memperlihatkan bagian mana yang menjadi sumber panas terbesar sehingga dapat dikurangi melalui peningkatan insulasi, perbaikan pintu, penambahan ante room, atau perubahan jadwal masuk produk.
Komponen Utama dalam Perhitungan Heat Gain
1. Panas yang Masuk Melalui Panel
Panas dari lingkungan berpindah melalui dinding, plafon, lantai, pintu, serta sambungan panel. Beban ini disebut beban transmisi.
Rumus dasarnya adalah:
Q = U × A × ΔT
Keterangan:
Q adalah laju perpindahan panas.
U adalah koefisien perpindahan panas keseluruhan.
A adalah luas permukaan.
ΔT adalah selisih temperatur antara sisi luar dan dalam.
Ketebalan panel, jenis material insulasi, kepadatan polyurethane, kualitas sambungan, dan kondisi pemasangan memengaruhi nilai U. Semakin baik insulasinya, semakin kecil panas yang menembus ruang.
Lokasi bangunan juga perlu diperhatikan. Ruangan yang berada di dalam gudang akan menerima beban berbeda dari cold storage luar ruang yang terkena matahari langsung. Pada freezer, insulasi lantai dan sistem pencegahan frost heave juga perlu dianalisis.
2. Udara Panas yang Masuk dari Pintu
Saat pintu terbuka, udara luar yang panas dan lembap masuk, sementara udara dingin keluar. Mesin kemudian harus menurunkan temperatur udara baru tersebut sekaligus mengurangi kandungan uap airnya.
Beban infiltrasi dipengaruhi oleh:
Ukuran dan jumlah pintu.
Frekuensi pembukaan.
Lama pintu dibiarkan terbuka.
Temperatur serta kelembapan lingkungan.
Perbedaan tekanan antara ruang.
Aktivitas bongkar muat.
Penggunaan strip curtain, air curtain, ante room, atau pintu otomatis.
Pada freezer, uap air yang masuk dapat membeku pada permukaan evaporator. Akumulasi es akan menghambat airflow dan perpindahan panas sehingga sistem membutuhkan defrost lebih sering.
3. Panas dari Produk
Beban produk sering menjadi faktor paling dominan. Produk yang masuk pada temperatur tinggi membawa energi panas yang harus dibuang sampai temperatur target tercapai.
Data yang diperlukan antara lain:
Jenis produk.
Berat produk per batch atau per hari.
Temperatur produk saat masuk.
Target temperatur akhir.
Waktu pull-down yang tersedia.
Kalor jenis produk.
Titik beku produk.
Panas laten pembekuan.
Berat kemasan, pallet, dan wadah yang ikut didinginkan.
Jika produk hanya didinginkan tanpa dibekukan, perhitungan utamanya menggunakan perubahan panas sensibel. Jika produk harus dibekukan, sistem juga harus membuang panas laten ketika kandungan air berubah menjadi es.
Untuk produk beku, prosesnya secara umum terdiri dari tiga tahap:
Menurunkan temperatur produk sampai titik beku.
Membuang panas laten selama proses pembentukan es.
Menurunkan temperatur produk beku hingga target akhir.
Inilah alasan blast freezer membutuhkan kapasitas dan airflow lebih besar daripada freezer room yang hanya menyimpan produk yang telah beku.
4. Panas dari Buah dan Sayuran
Buah serta sayuran segar masih melakukan respirasi setelah dipanen. Proses biologis ini menghasilkan panas di dalam ruang penyimpanan.
Besarnya panas respirasi berbeda untuk setiap komoditas dan dipengaruhi oleh temperatur. Produk dengan laju respirasi tinggi memerlukan penanganan lebih cepat serta kapasitas pendinginan yang sesuai.
Selain panas respirasi, desain cold storage hortikultura harus mempertimbangkan kelembapan, sensitivitas terhadap etilen, kebutuhan ventilasi, dan risiko chilling injury. Karena itu, data produk tidak dapat digantikan hanya dengan informasi volume ruang.
5. Panas dari Lampu, Manusia, dan Peralatan
Lampu, motor fan evaporator, operator, forklift, conveyor, dan perangkat listrik lain menghasilkan panas selama berada atau beroperasi di dalam cold storage.
Besarnya beban internal dihitung berdasarkan daya, jumlah unit, serta durasi penggunaan. Cold storage dengan aktivitas bongkar muat tinggi dapat memiliki beban internal yang jauh lebih besar daripada gudang beku yang jarang dimasuki.
Motor fan evaporator juga menjadi bagian beban karena energi listriknya berubah menjadi panas di dalam ruang. Faktor ini sering terlewat meskipun fan bekerja selama berjam-jam setiap hari.
6. Panas dari Proses Defrost
Defrost diperlukan untuk membersihkan es pada coil evaporator. Pada electric defrost, heater menghasilkan panas yang sebagian dapat masuk ke ruang. Setelah defrost selesai, sistem harus membuang kembali panas tersebut.
Durasi dan frekuensi defrost perlu disesuaikan dengan kondisi frosting. Defrost terlalu sering meningkatkan konsumsi energi dan fluktuasi temperatur. Defrost yang kurang menyebabkan coil tertutup es, aliran udara menurun, dan kapasitas evaporator berkurang.
Ruang Sama Belum Tentu Membutuhkan Mesin yang Sama
Sebagai contoh, terdapat dua freezer room berukuran 5 × 6 × 3 meter dengan target -20°C.
Ruang pertama digunakan untuk menyimpan produk yang sudah beku pada -18°C. Pintu hanya dibuka sebentar ketika barang masuk dan keluar.
Ruang kedua menerima 1.500 kg produk segar bersuhu 25°C setiap hari. Produk harus dibekukan, sementara pintu sering terbuka selama proses bongkar muat.
Walaupun dimensi dan set point kedua ruangan sama, beban pendinginannya sangat berbeda. Ruang kedua harus membuang panas produk sebelum titik beku, panas laten pembekuan, panas setelah pembekuan, serta infiltrasi yang lebih besar.
Contoh tersebut membuktikan bahwa volume ruangan tidak cukup untuk menentukan kapasitas mesin. Perhitungan heat gain cold storage harus mengikuti fungsi ruang dan kondisi operasional sebenarnya.
Apa yang Terjadi Jika Mesin Terlalu Kecil?
Mesin yang kapasitasnya berada di bawah total beban dapat menunjukkan gejala berikut:
Temperatur tidak mencapai set point ketika ruangan terisi.
Pull-down berlangsung terlalu lama.
Kompresor bekerja hampir tanpa berhenti.
Temperatur produk tidak merata.
Produk mengalami penurunan mutu atau umur simpan.
Evaporator cepat mengalami icing.
Konsumsi energi meningkat akibat runtime yang panjang.
Kompresor dan komponen pendukung lebih cepat mengalami keausan.
Namun, suhu yang tidak tercapai tidak selalu berarti kompresor terlalu kecil. Penyebabnya dapat berupa evaporator kotor, refrigeran kurang, expansion valve tidak tepat, kondensor bermasalah, airflow terhalang, pintu bocor, atau insulasi rusak. Pemeriksaan sistem tetap diperlukan.
Apa yang Terjadi Jika Mesin Terlalu Besar?
Oversizing juga bukan solusi ideal. Kapasitas berlebihan dapat menyebabkan:
Investasi peralatan dan instalasi lebih mahal.
Daya listrik terpasang lebih besar.
Kompresor terlalu sering hidup dan mati.
Temperatur ruang berfluktuasi.
Keausan kontaktor dan komponen start meningkat.
Efisiensi pada kondisi beban parsial menjadi kurang baik.
Kontrol kelembapan tidak stabil pada aplikasi tertentu.
Pada sistem dengan perubahan beban besar, penggunaan multi-kompresor, lead-lag, staging, inverter, atau capacity modulation dapat membantu menyesuaikan output. Meskipun demikian, strategi kontrol tetap harus disusun berdasarkan beban desain yang terhitung.
Hubungan Heat Gain dengan SST dan SCT
Setelah beban pendinginan diketahui, kompresor dipilih melalui data performa pabrikan. Kapasitasnya harus diperiksa pada kondisi evaporasi dan kondensasi yang sesuai.
SST atau Suction Saturation Temperature menggambarkan temperatur jenuh refrigeran pada sisi evaporasi. Nilainya biasanya lebih rendah daripada temperatur ruang agar panas dapat berpindah ke evaporator.
SCT atau Saturated Condensing Temperature menggambarkan temperatur jenuh refrigeran pada sisi kondensasi. Nilainya berada di atas temperatur media pendingin kondensor agar panas dapat dilepas ke lingkungan.
Ketika SST semakin rendah atau SCT semakin tinggi, kapasitas dan efisiensi kompresor umumnya menurun. Oleh karena itu, kapasitas yang tercetak pada satu kondisi katalog tidak boleh digunakan tanpa memeriksa kondisi desain proyek.
Mengubah Hasil Heat Gain Menjadi Kapasitas Mesin
Total heat gain perlu disesuaikan dengan jam operasi efektif. Mesin tidak selalu memiliki 24 jam penuh untuk membuang seluruh beban karena terdapat waktu defrost, pump down, maintenance, dan penghentian operasional lainnya.
Secara sederhana, apabila beban harian harus diselesaikan dalam 18 jam operasi efektif, kapasitas mesin perlu mampu membuang total energi panas dalam periode tersebut. Setelah itu, margin desain ditambahkan secara wajar untuk mengantisipasi variasi beban dan penurunan performa.
Safety factor tidak boleh digunakan sebagai pengganti data yang hilang. Margin terlalu besar dapat menghasilkan mesin oversize, sedangkan margin terlalu kecil meningkatkan risiko sistem tidak mampu menghadapi kondisi puncak.
Data yang Wajib Disiapkan Sebelum Membeli Mesin
Agar perhitungan heat gain cold storage dapat dilakukan secara akurat, siapkan informasi berikut:
Panjang, lebar, dan tinggi ruang.
Lokasi serta kondisi lingkungan sekitar.
Temperatur dan kelembapan target.
Jenis, ketebalan, dan konduktivitas panel.
Spesifikasi insulasi lantai.
Jenis produk serta kemasannya.
Berat produk masuk per hari atau per batch.
Temperatur awal produk.
Temperatur akhir atau temperatur inti target.
Waktu pull-down atau waktu pembekuan.
Jam operasi efektif sistem.
Ukuran serta frekuensi pembukaan pintu.
Jumlah operator dan lama aktivitas.
Daya lampu, fan, forklift, conveyor, dan alat lainnya.
Metode serta jadwal defrost.
Rencana peningkatan kapasitas produksi.
Jika data tertentu belum tersedia, asumsi harus dicatat dengan jelas. Dengan demikian, hasil dapat diperbarui ketika data operasional yang lebih akurat telah diperoleh.
Cara Mengurangi Heat Gain Cold Storage
Hasil perhitungan bukan hanya digunakan untuk memilih mesin. Analisis tersebut dapat membantu menurunkan beban sebelum peralatan dibeli.
Beberapa langkah yang dapat dilakukan adalah:
Memilih ketebalan dan kualitas panel yang sesuai.
Memastikan sambungan panel serta pintu kedap udara.
Menggunakan ante room atau ruang transisi.
Memasang strip curtain atau pintu otomatis.
Mengurangi waktu pintu terbuka.
Menjadwalkan masuknya produk secara bertahap.
Melakukan pre-cooling sebelum produk masuk ruang utama.
Menata pallet agar jalur supply dan return air tidak terhalang.
Menggunakan lampu efisien dan mematikannya ketika tidak dibutuhkan.
Mengendalikan defrost berdasarkan kondisi coil.
Mengurangi beban panas dapat menekan kapasitas mesin yang diperlukan dan menghemat energi selama umur operasional cold storage.
Pentingnya Monitoring Setelah Cold Storage Beroperasi
Perhitungan desain perlu dibandingkan dengan kondisi aktual. Sistem monitoring membantu operator mengetahui apakah cold storage bekerja sesuai perencanaan.
Parameter yang dapat dipantau meliputi:
Temperatur ruang pada beberapa titik.
Temperatur supply dan return.
Temperatur coil evaporator.
Temperatur inti produk.
Suction dan discharge pressure.
Arus serta tegangan kompresor.
Status fan, solenoid, dan defrost.
Durasi pintu terbuka.
Running hours kompresor.
Alarm high temperature dan compressor trip.
Data historis memperlihatkan pola kenaikan temperatur, durasi pull-down, frekuensi defrost, serta pengaruh buka-tutup pintu. Informasi tersebut dapat digunakan untuk mengoptimalkan kontrol dan merencanakan maintenance.
Kesalahan yang Perlu Dihindari
Sebelum membeli mesin cold storage, hindari beberapa kesalahan berikut:
Memilih kompresor hanya berdasarkan volume ruangan.
Menganggap nilai PK sebagai kapasitas pendinginan.
Tidak menghitung berat dan temperatur awal produk.
Tidak menentukan waktu pull-down.
Menggunakan freezer penyimpanan untuk pembekuan cepat tanpa perhitungan.
Mengabaikan kelembapan dan frekuensi pintu terbuka.
Menggunakan kapasitas katalog pada SST dan SCT yang salah.
Menambahkan safety factor berlebihan.
Membeli kompresor tanpa mencocokkan kondensor dan evaporator.
Tidak memperhitungkan penataan pallet dan distribusi udara.
Untuk memahami perbedaan kebutuhan beban berdasarkan produk, baca juga artikel perbedaan cold storage untuk daging, seafood, dan sayuran.
Kesimpulan
Perhitungan heat gain cold storage adalah dasar utama sebelum membeli mesin. Melalui perhitungan ini, perusahaan dapat mengetahui jumlah panas yang masuk, kapasitas yang diperlukan, waktu pull-down yang realistis, serta kondisi kerja kompresor yang sesuai.
Mesin yang terlalu kecil berisiko tidak mencapai temperatur target. Mesin yang terlalu besar meningkatkan investasi dan dapat menghasilkan operasi yang kurang stabil. Kapasitas terbaik adalah kapasitas yang sesuai dengan produk, kondisi lingkungan, pola pemakaian, dan target proses.
Jangan menentukan mesin hanya dari luas ruangan atau angka PK. Hitung beban transmisi, infiltrasi, produk, respirasi, internal, dan defrost terlebih dahulu. Setelah itu, pilih kompresor berdasarkan kapasitas refrigerasi pada SST dan SCT desain.
Konsultasi Perhitungan Cold Storage
PT Gratia Techniques Mandiri Indonesia melayani perhitungan beban pendinginan, desain, pembangunan, upgrade, serta smart monitoring cold storage untuk kebutuhan industri dan komersial.
Tim kami dapat membantu menganalisis kapasitas produk, temperatur awal, target suhu, waktu pull-down, ketebalan panel, pemilihan kompresor, kondensor, evaporator, dan sistem kontrol yang sesuai.
Lakukan perhitungan sebelum membeli mesin agar investasi cold storage lebih tepat, efisien, dan mampu menjaga kualitas produk secara konsisten.
Pertanyaan yang Sering Diajukan
Apakah kapasitas mesin dapat dihitung dari volume cold storage?
Volume dapat digunakan sebagai salah satu data, tetapi tidak cukup untuk hasil akurat. Berat produk, temperatur awal, target suhu, waktu pull-down, infiltrasi, insulasi, dan beban internal juga harus dihitung.
Apakah daya kompresor dalam HP sama dengan cooling capacity?
Tidak. HP menunjukkan daya mekanis atau motor, sedangkan cooling capacity menunjukkan kemampuan membuang panas. Kapasitas refrigerasi harus diperiksa pada refrigeran, SST, SCT, superheat, dan subcooling yang sesuai.
Mengapa cold storage kosong bisa dingin tetapi gagal saat diisi produk?
Ketika kosong, beban produk hampir tidak ada. Setelah produk masuk, mesin harus membuang panas dari produk dan kemasannya. Jika beban tersebut tidak diperhitungkan, kapasitas sistem dapat menjadi tidak mencukupi.
Apakah freezer room dapat digunakan untuk membekukan produk segar?
Bisa apabila sistem memang dirancang untuk beban pembekuan dan waktu proses yang ditetapkan. Freezer room penyimpanan biasa umumnya digunakan untuk mempertahankan produk yang telah beku.
Kapan perhitungan heat gain perlu diperbarui?
Perhitungan perlu dievaluasi ketika jumlah atau jenis produk berubah, target suhu diturunkan, waktu pull-down dipercepat, frekuensi pintu meningkat, ruang diperbesar, atau terdapat penambahan peralatan.
